1.概述
基站智慧用電云平臺通過對5G宏站和室分站點加裝交/直流智能監控設備、無線采集設備以及系統管理平臺，完成夜間無業務時段的下電操作，減少電能消耗，降低運營成本支出，以及提升通信設備供電線路狀態的實時監測保護功能；系統后臺對存儲的供電線路歷史電氣性能數據進行梳理、匯總、分析，找出故障原因，給出解決建議對策，減少后續同類故障的發生率，提升供電線路運維管控能力。
2.應用場所
通訊基站運維
通信基站
3.系統結構
3.1平臺架構圖
4.平臺功能
Acrel Cloud-6000 5G基站電氣監控云平臺軟件人機界面友好，擁有數據匯總、系統體檢、分析報告、能耗統計、能耗報表等功能
4.1實時監測
4.1.1顯示基站的設備詳情和設備在線失聯狀態
4.1.2顯示具體設備的實時監測數據和歷史曲線供查詢
4.1.3提供分合閘功能供用戶對儀表進行操作
4.1.4提供參數設置功能，用戶能對儀表內置的報警值和保護開關等進行操作
4.2分合閘管理
對不同的基站設置不同的分合閘策略，下發周期可以按照年~月~周~日來進行選擇，提供下發命令的日志供用戶進行查詢。
4.3設備信息管理
對設備可以設置對應的進線和出線關系，來對每一個基站的使用功率進行實時監測，可以分析基站的使用負載。從而可以分析不同區域的基站使用情況。
4.4溫度控制管理
對各個基站的溫度進行設置，當溫度高于范圍內，會開啟空調，其實時間會關閉空調。
5產品選型及典型配置方案
5.1某新建基站交流監測現場
產品選型
|
配置方案 |
產品圖片 |
數量 |
實現功能 |
備注 |
||
|
儀表
|
DTSD1352-xSyD |
|
1 |
檢測x個三相回路和y個單相回路的電壓、電流、有功功率、無功功率、功率因數、有功電能、無功電能、復費率電能、電能凍結、2-31次諧波、極值統計、RS485通訊、LCD顯示等。 |
DTSD1352-xSyD（x、y為回路數） 通訊協議符合YD/T1363相關要求 |
|
|

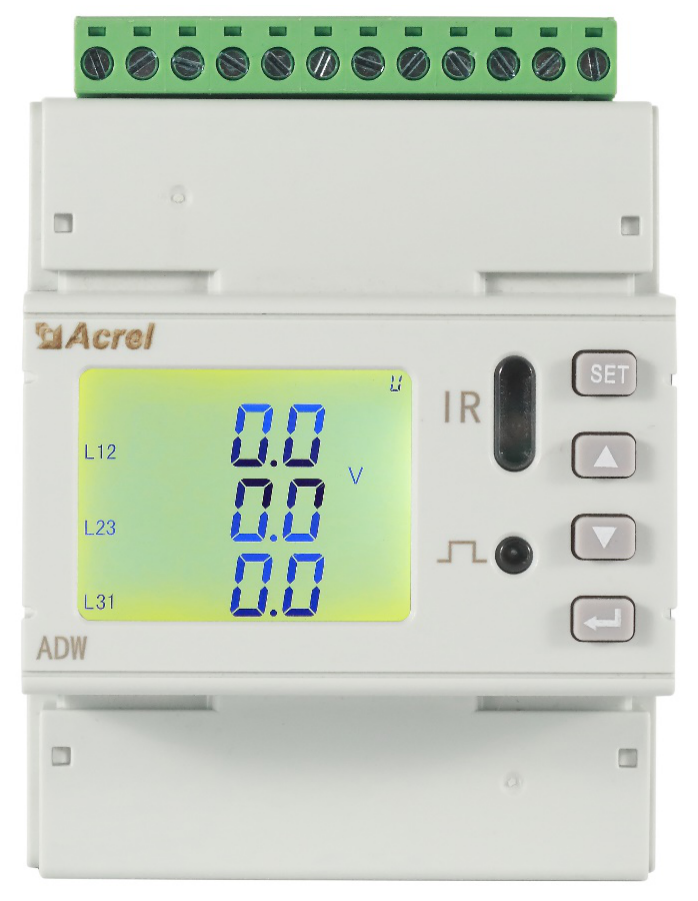

ADW350WA |
|
1 |
檢測3路單相回路或者1路三相回路的電壓、電流、有功功率、無功功率、功率因數、有功電能、無功電能、復費率電能、電能凍結、2-31次諧波、極值/RS485通訊等；帶有3路開關量輸出，2路測溫，以及2G/NB/4G等無線通訊方式。 |
3路開關量輸出（選配K） 2路測溫（選配T） RS485（選配C） GPRS無線通訊（選配2G） NB-IOT無線通訊（選配NB） 4G無線傳輸（選配4G） 其中2G、NB、4G三選一 |
||
|

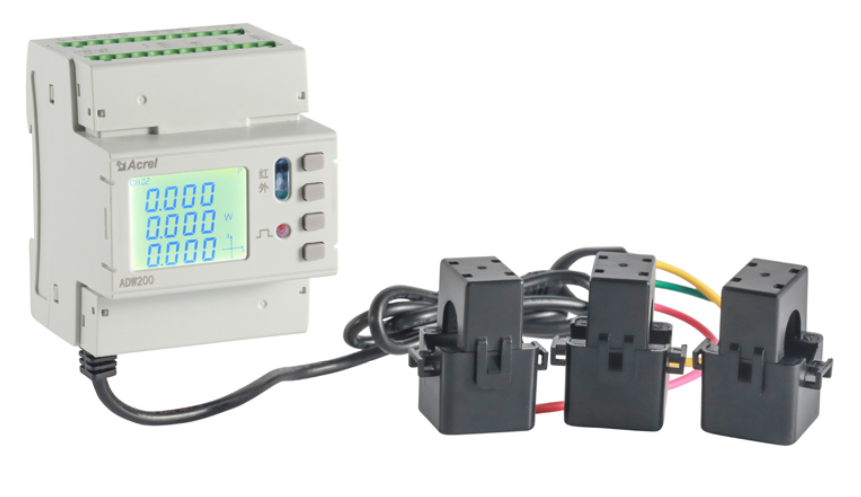

ADW200-xS |
|
1 |
檢測4路三相回路的電壓、電流、有功功率、無功功率、功率因數、有功電能、無功電能、復費率電能、電能凍結、2-31次諧波、極值/RS485通訊等；帶有2DI/2DO，12DI/4DO，12路測溫，4路漏電 |
ADW200-xS（x表示三相回路數，最大為4） 3路開關量輸出（選配MK） 12路測溫、4路漏電（選配MTL）
|
||
|
互感器 |
三相 互感器 |

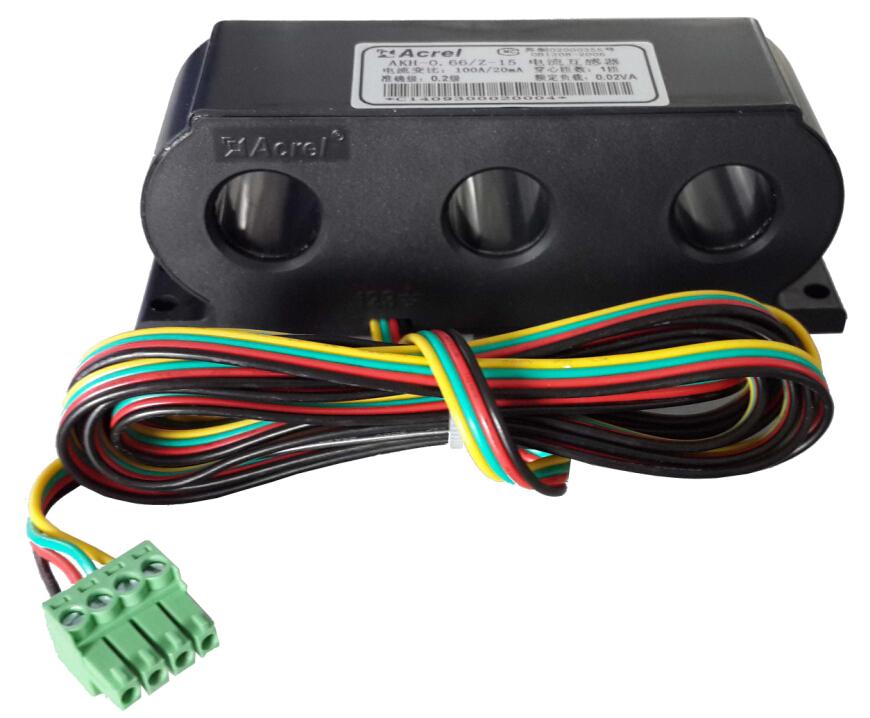

AKH-0.66/Z-15Y |
|
x |
三個互感器為一整體，測量三相回路電流 |
三相回路采用三相互感器時 |
|
單相 互感器 |

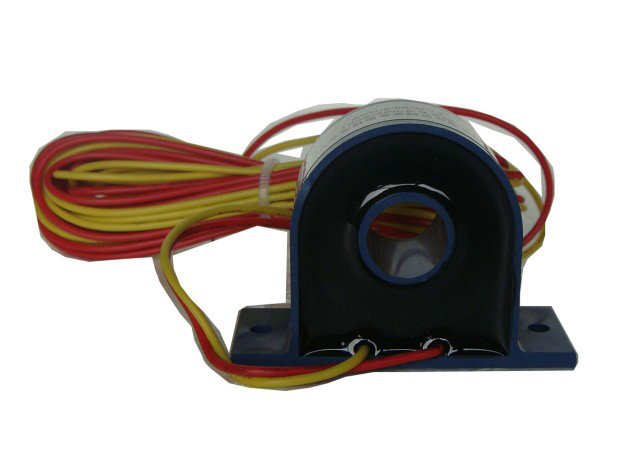

AKH-0.66/W-20Y |
|
y |
單個互感器，測量單相回路電流 |
單相回路采用單相互感器時 |
|
|
單相 互感器 |
AKH-0.66/W-20Y |
|
3x+y |
單個互感器，測量單相回路電流 |
所有回路均采用單相互感器時 |
|
|
|
互感器
|
AKH-0.66/K-∅16N |
|
3X |
單個互感器，測量單相回路電流 |
三個單獨互感器為一組作為三相互感器 |
|
互感器
|
AKH-0.66/W-12N |
|
3 |
單個互感器，測量單相回路電流 |
電流規格為100A時 |
|
|
無線模塊 |
無線模塊 |
AWT100-xx |
|
1 |
無線模塊共三種： GPRS無線通訊（選配AWT100-2G） NB-IOT無線通訊（選配AWT100-NB） 4G無線傳輸（選配AWT100-4G） |
三種無線模塊選其一即可 |
設備概述
DTSD1352 - xSyD系列導軌式多回路電力儀表主要用于多個三相回路的全電參量測量，最多可同時接入x個三相回路、y個單相回路的電流輸入?？芍苯踊蜷g接測量電壓電流、功率、功率因數、相角、不平衡度、諧波等參數。
具體功能如下：
² x路三相和y路單相回路全電參量測量，電流互感器外置；
² 監測各相電壓/電流、零序電流、頻率；
² 監測各相功率、總功率（有功、無功、視在）；
² 監測各相功率因數、總功率因數；
² 監測電壓/電流相角、電壓/電流不平衡度；
² 監測電壓、電流總諧波及2-31分次諧波；
² 當月和上月的電壓、電流、功率極值記錄；
² 最大電流、最大功率需量和實時電流、實時功率需量；
² 200條事件記錄，記錄DIDO的動作情況；
² 支持過壓、過流、斷相、DI聯動等報警輸出；
² 4時區14時段的費率設置；
² 四象限電能，12個月復費率電能統計；
² 31天四象限和復費率電能凍結，正反向電能計量；
² 兩路無源開關量輸入、兩路開關量輸出、RS485通訊；兩路有源開關量輸入，用于識別油機和市電接入。
配置方案

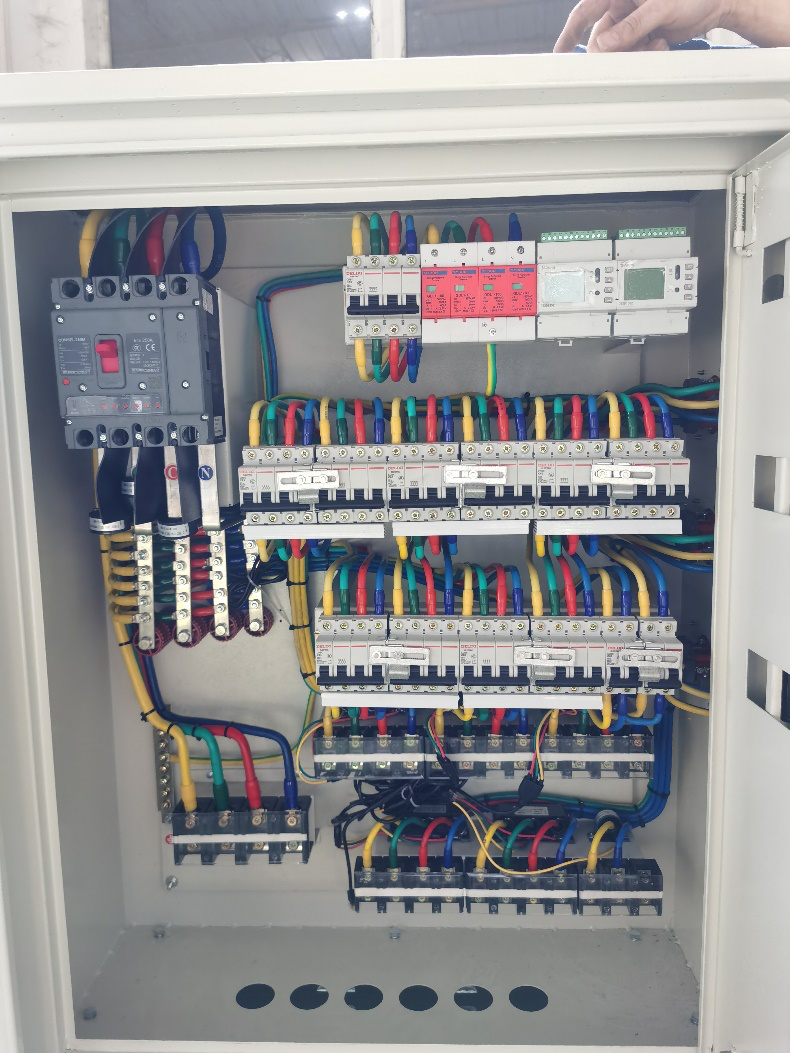

安裝實例

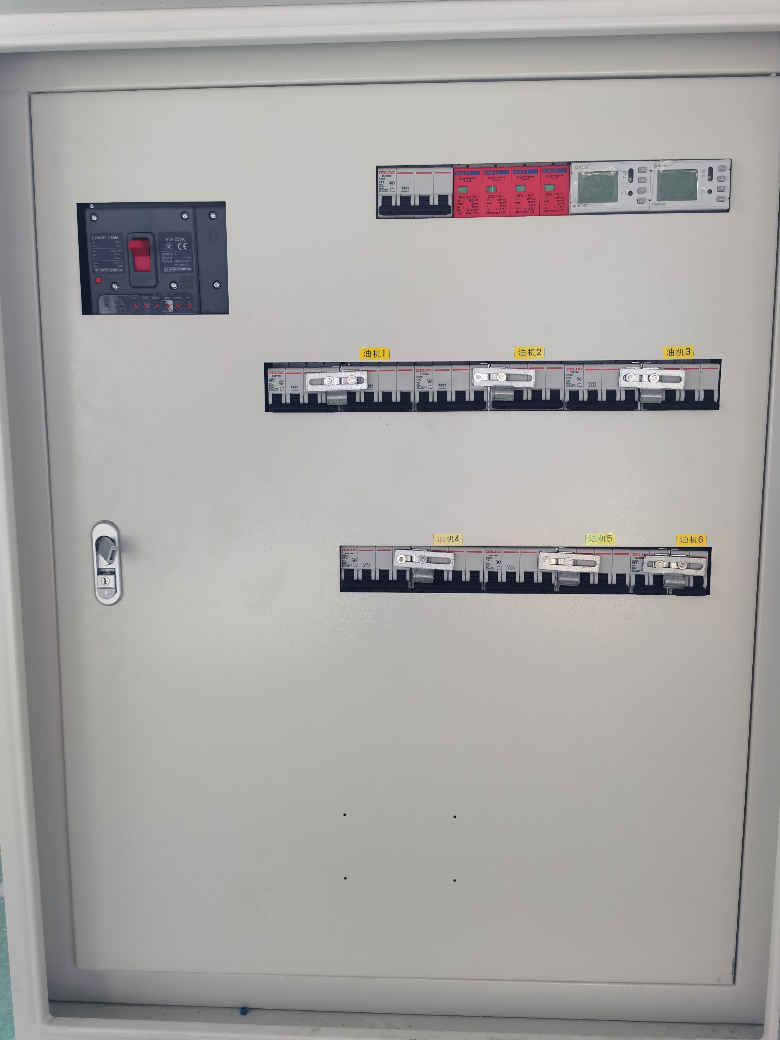

DTSD1352-xSyD 配電箱
5.2某新建基站直流監測現場
產品選型
|
配置方案 |
產品圖片 |
數量 |
實現功能 |
備注 |
|
|
儀表 |
AMC16-DETT |
|
1 |
檢測6個直流回路的分路電壓、電流、功率、電能、復費率電能、以及總功率總電能、RS485通訊、LED狀態指示燈，具備市電檢測、±12V霍爾傳感器供電輸出等功能。 |
電流回路需要接入0-5V的霍爾傳感器 |
|
儀表 |
ADW350WD |
|
1 |
檢測3路單相回路的電壓、電流、有功功率、有功電能、復費率電能、電能凍結、極值/RS485通訊等；帶有3路開關量輸出，2路測溫，以及2G/NB/4G等無線通訊方式。 |
3路開關量輸出（選配K） 2路測溫（選配T） RS485（選配C） GPRS無線通訊（選配2G） NB-IOT無線通訊（選配NB） 4G無線傳輸（選配4G） 其中2G、NB、4G三選一 |
|
霍爾傳感器 |

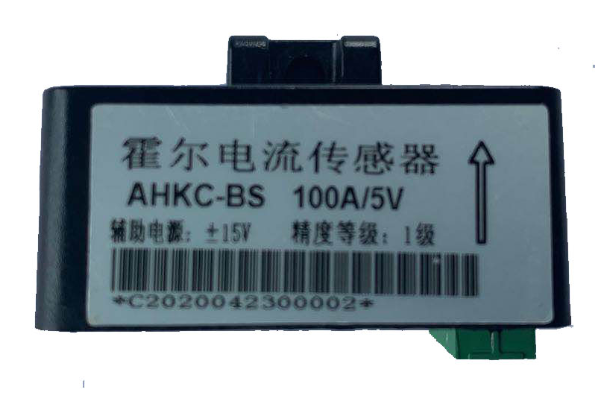

AHKC-BS |
|
3 |
測量單相回路電流 |
供電：DC±15V（允許波動±20%） |
|
AHKC-EKA 50A/5V |
|
x |
額定電流50A/5V，孔徑：φ20 |
通常用于分回路計量，數量不超過6個 |
|
|

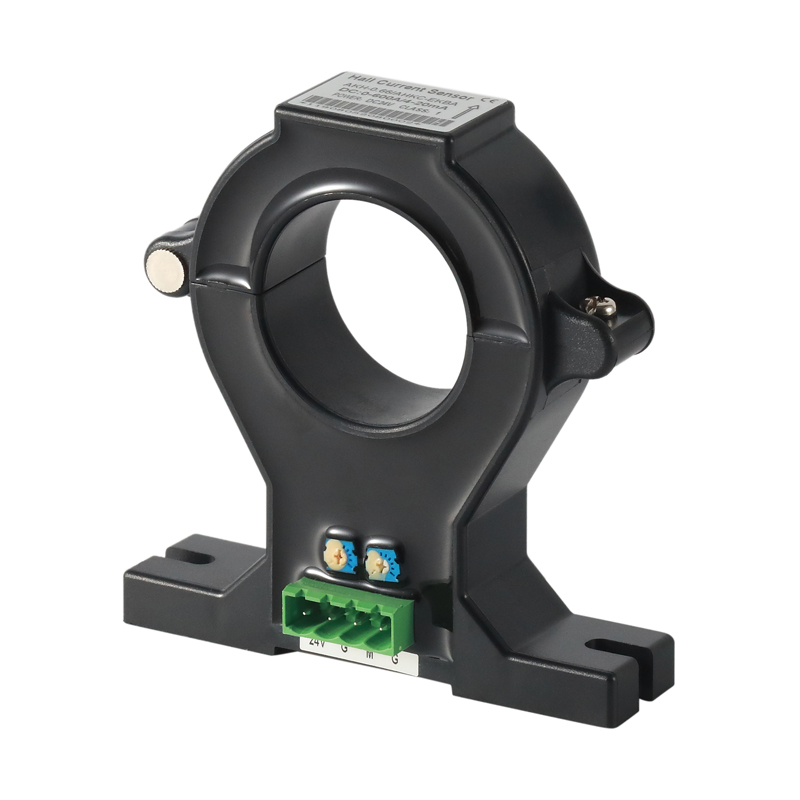

AHKC-EKB 100A/5V |
|
x |
額定電流100A/5V，孔徑：φ40 |
通常用于分回路計量，數量不超過6個 |
|
|

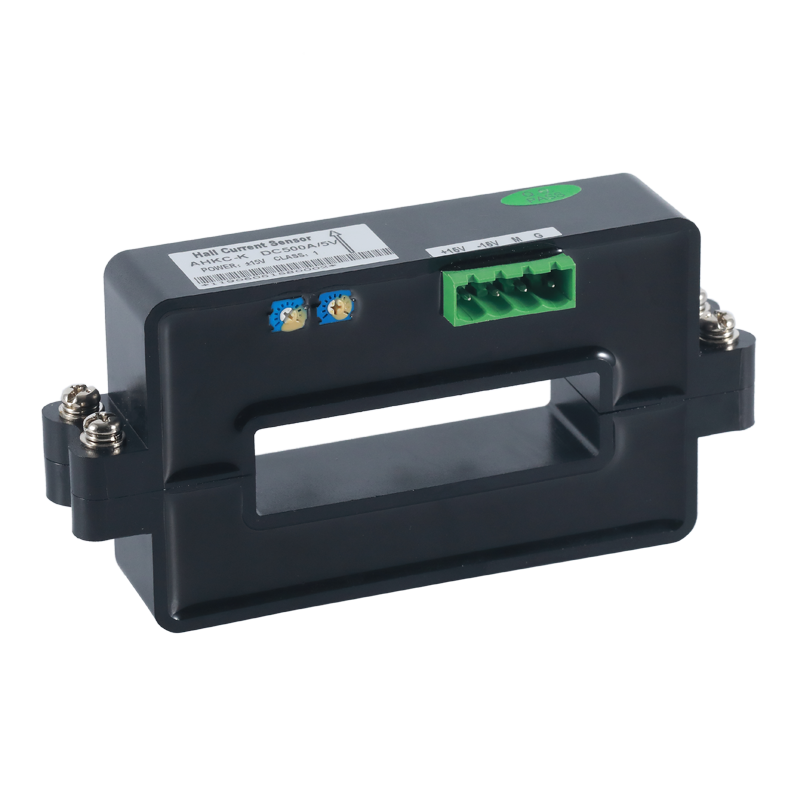

AHKC-K 200A/5V |
|
x |
額定電流200A/5V，孔徑：64*16mm |
通常用于總回路計量，數量不超過6個 |
|
設備概述

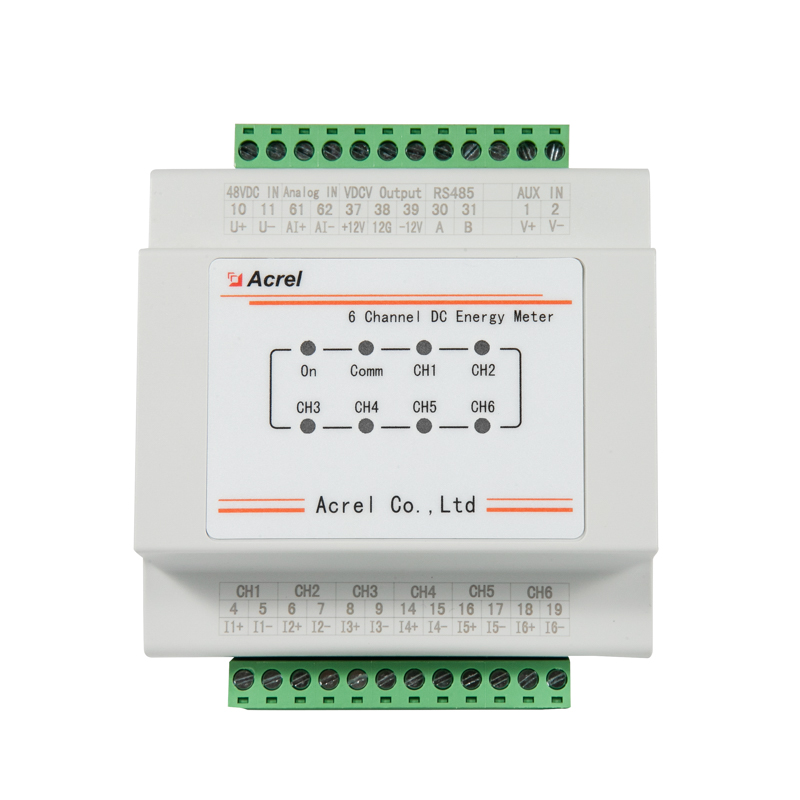

AMC16-DETT 基站直流電能計量模塊主要是針對有共享需求，且開關電源無分用戶電量計量功能的基站而
設計的。儀表可進行六個回路的直流電的計量，自帶電源給霍爾傳感器供電，同時可通過上位機軟件實現零漂校準，具有遙測、遙信、遙調、實時電量計量、供電質量異常告警、信息存儲及處理、信息交互等功能。直流電能計量模塊可計量三家運營商的直流用電量，提供基站節能改善詳細的數據依據，為直流配電設備提供全面可靠的分項計量解決方案。
模塊具有工業標準的 RS485 通訊接口,采用 YD/T1363.3-2014 協議，符合中國鐵塔有限公司 Q/ZTT
2205-2017《基站直流電能計量模塊技術要求》相關技術要求。
具體功能如下：
² 監測設備系統時間、總電壓、輸出總電流、總功率、總電能、各分路電壓、各分路電流、各分路功率、各分路電能；LED 指示燈顯示；RS485 通訊
² 計量：起動電流：額定電壓下，計量模塊的負載電流值在不超過最大電流 1%時，模塊啟動潛動電流：當計量模塊的電流線路中無電流，加于電壓線路上的電壓為額定值的 85%～125%時，模塊計算器不應有 1 個以上的數字變化；
² 報警：直流電壓輸出過低告警、直流電壓輸出過高告警、一次下電告警、模塊失壓告警、計量支路錯誤告警、內部程序錯誤告警、時鐘錯誤告警、存儲器故障告警、交流輸入停電告警
² 校時：支持廣播校時，可通過 RS485 通信接口對計量模塊進行遠程校時
² 存儲：有歷史電能數據和歷史告警信息的存儲功能，內存為 2MB
配置方案
安裝實例

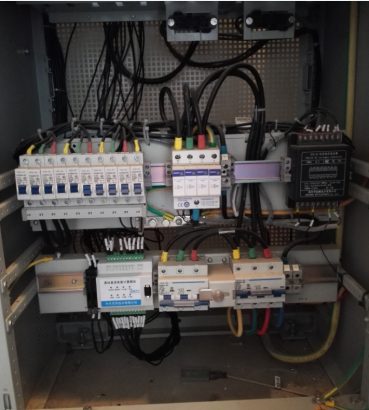

AMC16-DETT現場安裝圖
6.典型業績
美國**鐵塔集采項目
河北**移動基站項目
安科瑞張豪供稿
