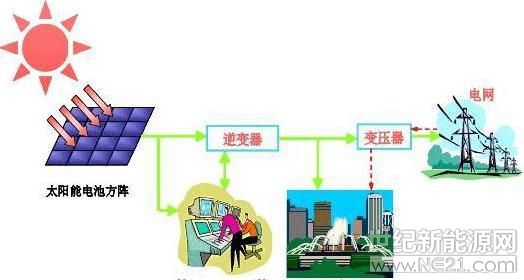

光伏系統中，主要包括光伏陣列、逆變器及監控系統、光伏支架和交流配電柜等。

光伏陣列的接線，大家再熟不過了，只要正負極對接，然后用光伏直流專用線連接，至逆變器。但是，直流回路的設計，是一個忽略的方面，很多時候?yàn)榱朔奖憬泳€和節省成本，直流回路也是各種形狀?？傮w分為以下兩種形式:

圖一，直流回路的面積小。圖二直流回路面積大。直流回路的面積對光伏系統的影響主要是哪些呢？

雷雨天氣，當帶有負電荷的云層在物體上空時，由于電容效應，地面物體朝向云層的表面將聚集相應的異性電荷（正電荷）。當云層的電荷與其他物體或云層發生放電（就是閃電和雷擊）后，云層內負電荷迅速消失，電容效應也立即消失，聚集在物體表面的正電荷也立即流向大地，由于電流較大，會在流動的路徑上由于電阻的原因產生很大的電壓，這個電壓就是感應雷擊過電壓。這個過電壓可能向附近金屬物體放電，發生感應雷擊；對于光伏系統，可通過電氣回路傳輸?shù)侥孀兤髦校斐呻娖鞲袘?yīng)過電壓放電而損壞。

雷擊產生的過電壓與回路的面積成正比，雷擊的能量一般都比較到，過電壓一般在2000v以上，逆變器最大電壓主要為550v、1000v、1100v和1500v，很容易造成逆變器內部電電子元器件被擊穿和燒毀。因此，在電纜敷設時，要盡量是使得光伏陣列的回路面積減小，如圖一所示，并且盡量使用支架導軌以及穿金屬管等方式形成保護和屏蔽。
