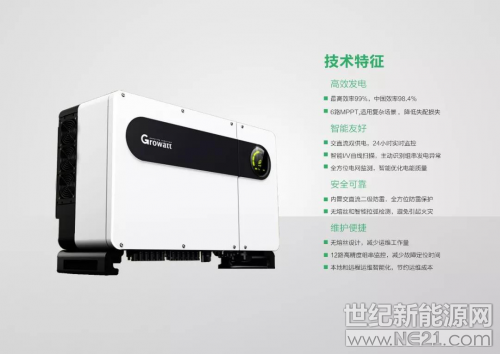

古瑞瓦特經過多年的現場調研，收集了光伏組件各種故障下不同的I/V曲線，并加以創新整理，模擬I/V曲線測試儀的原理，在新一代MAX 60-80K系列三相組串式逆變器，開發了組件I/V曲線掃描功能。它和目測組件故障相比，不僅不用一塊塊去觀察組件，而且比目測更準確，速度更快；和專業組件I/V曲線測試儀對比，它同樣可以達到相同的效果，且不用購置昂貴的設備，也不用拆取組件，更方便和經濟。
1組件I/V曲線測試的意義
光伏I/V曲線是指組件輸出電流與輸出電壓的關系，一旦組件發生陰影遮擋、損壞或者接觸不良等情況時，組件和組串的I/V曲線都會發生明顯的變化。不同的故障類型, 曲線會不一樣,因此根據曲線可以初步判斷組件是何種故障,再根據故障類型采取相應的措施。
1、測量組串開路電壓Voc和短路電流Isc
2、測量最大功率點電壓Vmpp和電流Impp,峰值功率Mmax
3、識別光伏組件/陣列缺陷、陰影遮擋、灰塵損失、溫升損失、功率衰減、串并聯適配損失等問題。
2認識組件I/V曲線

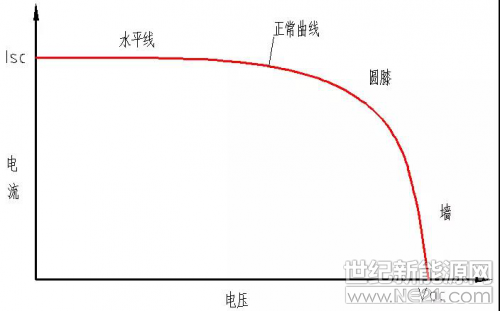

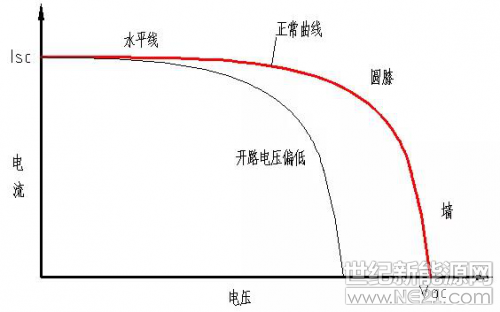

光伏組件的特性曲線，正常的時候如下圖紅色的線，曲線包括三個部分的平滑部分，第一部分是“水平線”（近乎水平，只有一點點下降），第二部分是“膝蓋”（近乎圓?。?，第三部分是“墻”（近乎垂直）。
如果組件出現故障，I/V曲線就會發生變形，下線是幾種常見的典型異常的I/V曲線。

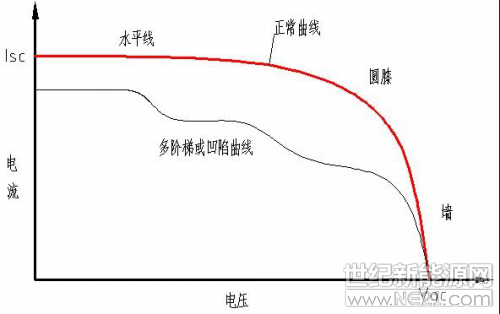

曲線中的階梯或凹陷表示被測試的陣列或組件的不同區域之間的不匹配情況，可能會有如下情況引起：
陣列或組件局部遮擋；陣列或組件局部污漬或以其他方式遮蔽（比如雪等）；電池片/組件損壞；旁路二極管短路。

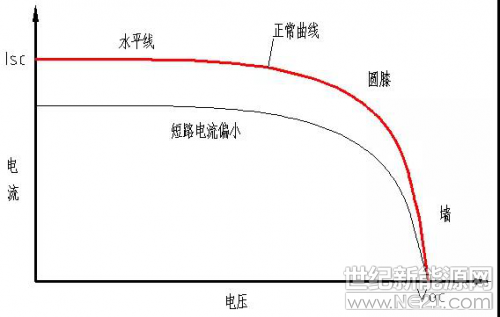

導致組件短路電流偏小的原因：組件大面積均勻污染，組件功率衰減（如焊帶氧化、EVA變黃、電池片隱裂和熱斑）
開路電壓偏低的原因：組件旁路二極管導通或短路，組件數量錯誤，組件正極或者負極對地絕緣不好，電勢誘導衰減（PID），整個電池片/組件/組串有明顯的、均勻的遮擋,組件溫度升高。
3逆變器I/V曲線掃描操作步驟

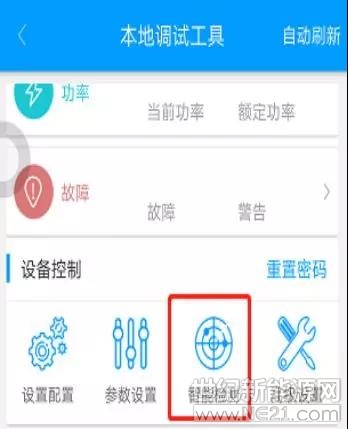

可以采用本地USB-WIFI調試工具和遠程OSS管理系統進入智能檢測界面
點擊進入智能I/V曲線掃描界面

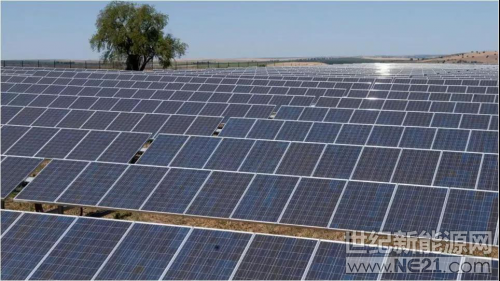

逆變器接6路，采用285Wp組件，第1路到第5路MPPT的組串，是24塊一串，第6路MPPT的組串是20塊一串。

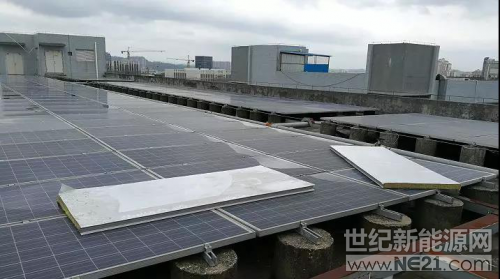

遮擋的組件
將第1路MPPT接的6塊組件遮擋，分別掃描有遮擋和無遮擋時的I/V曲線，得到如下對比圖形：

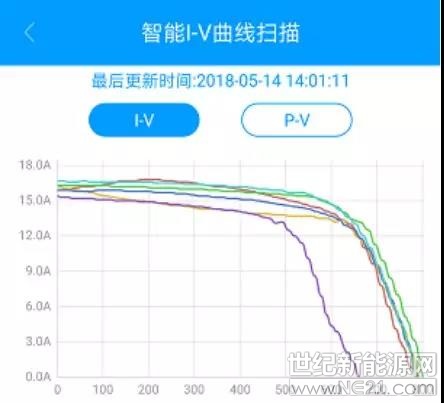

無遮擋時I/V曲線掃描結果

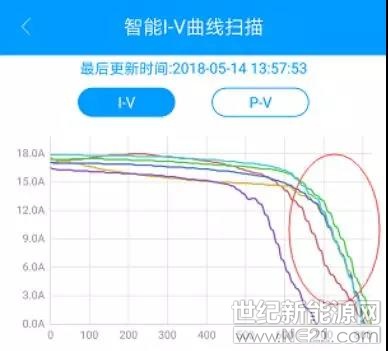

有遮擋時I/V曲線掃描結果
從結果可得到如下信息：無遮擋時第1、2、3、4、5路MPPT的組件的I/V曲線很接近，走勢幾乎一樣；有遮擋時，第1路MPPT的組件的I/V曲線，和其它4路對比，在標紅圈的位置明顯發生了凹陷。第6路MPPT和其它相比，開路電壓明顯偏低，是因為第6路少了4塊組件，只有20塊組件。
通過分析光伏陣列的I/V特性曲線形狀，不僅可以初步判斷光伏組件是否正常，還可以查找到有故障的光伏組件，而逆變器集成了這個功能，方便快捷查找組件故障，省時省力省錢，給投資方和運維方帶來了極大的便利。
